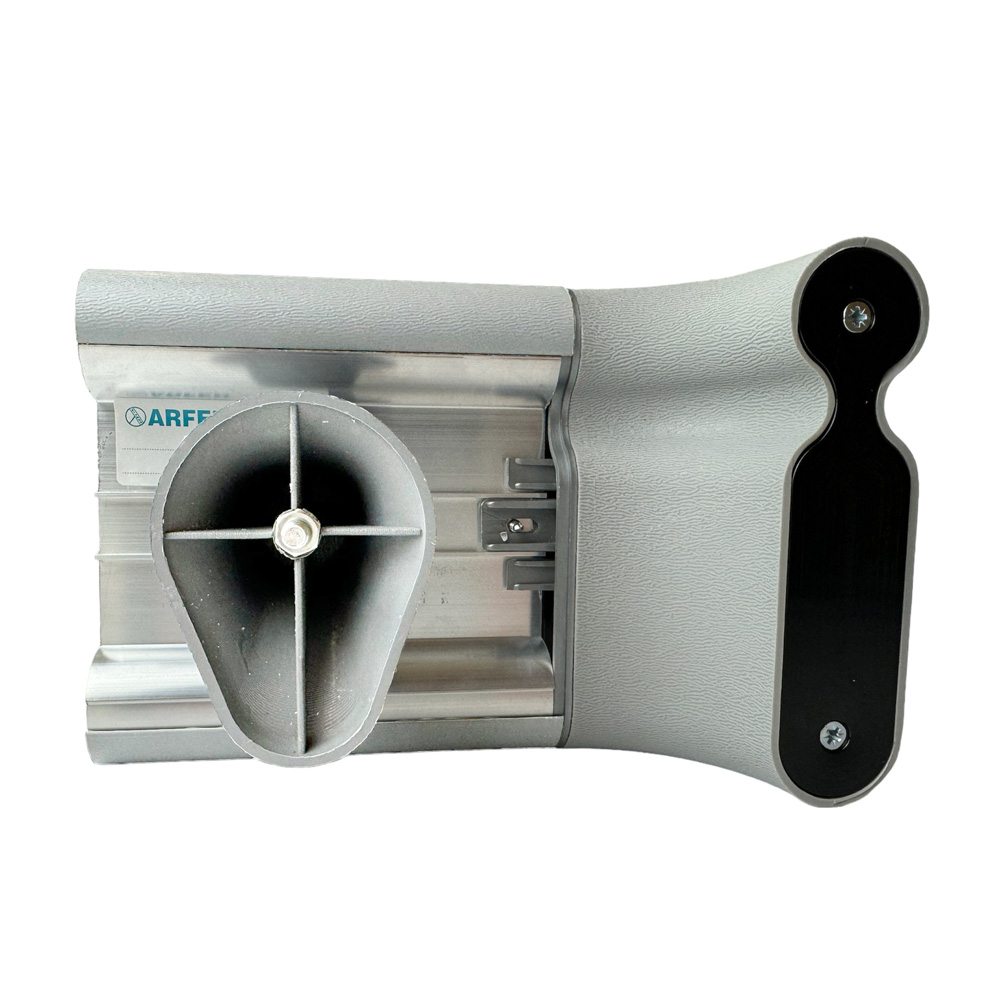

Защитный отбойник из ударопрочного винила для стен и углов, поручень
Данная система комплектуется как внешними переходными элементами, так и внутренними, что позволяет смонтировать отбойник по периметру помещения одной единой лентой и это является прекрасным дизайнерским и функциональным решением.
Характеристики отбойника
Отбойник: поручень
Основание: алюминиевый профиль
Длина профиля: 4 м
Высота: 140 мм

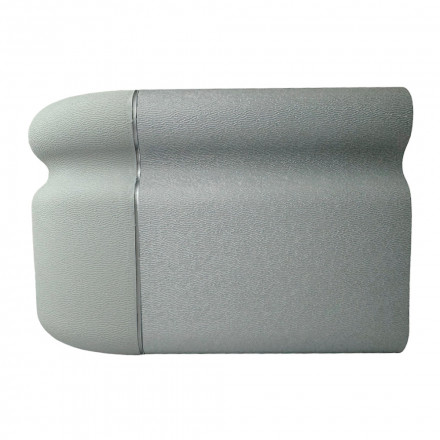

С этим отбойником дополнительно продаются заглушки, внешние и внутренние углы, аксессуары.
Монтаж поручня:
- Перед монтажом необходимо произвести замер необходимой длины алюминиевого несущего профиля, после отрезать необходимую длину.
- Разметить и просверлить отверстия для монтажа в алюминиевом несущем профиле, диаметром 6-6,5 мм. Крепление перил-отбойников производится дюбелями следующих типов, которые не входят в комплект поставки:
• основание из кирпича дюбель 10х60 (80), саморезы 6х160
• основание из бетона дюбель 10х60, саморезы 6х160
• основание из гипсокартона дюбель Молли, болты 6х140.
- На следующем этапе, необходимо просверлить отверстия в стене при помощи перфоратора (из расчета 2 кронштейна на 1 м/п, но не более 600 мм между кронштейнами). Для разметки использовать алюминиевый несущий профиль с уже подготовленными отверстиями для монтажа, в качестве шаблона.
- Произвести монтаж несущего алюминиевого профиля, поочередно выставив кронштейны напротив отверстий и закрепив без затяжки саморезами или болтами к соответствующему дюбелю.
- Нарезать необходимую длину внутреннего амортизатора и зафиксировать его в специальный паз, который расположен в алюминиевом несущем профиле.
- Окончательная фиксация саморезами (болтами) алюминиевого несущего профиля производится после установки всех переходных и завершающих элементов (заглушки, углы).
- Установка всех переходных и завершающих элементов (заглушки, углы) к алюминиевому несущему профилю производится при помощи винтов самосверлящих 3,9х16 DIN 7504 N.
- После выполнения всех вышеуказанных действий, необходимо произвести окончательную фиксацию алюминиевого профиля саморезами (болтами) к основанию стены предварительно выставив его в монтажное положение.
- Произвести порезку в размер и монтаж декоративных виниловых накладок.
- При длине прямых участков более 4-х м/п, установку алюминиевого несущего профиля и виниловой декоративной накладки необходимо производить стык-в-стык и в разбежку min 100 мм.
Модель |
Длина профиля |
Ширина профиля |
Толщина профиля |
Количество амортизирующих вставок |
Заглушка левая |
Заглушка правая |
Внешний угол |
Внутренний угол |
Кронштейн |
|
DC140 |
4 м |
140 мм |
75 мм |
1 |
DC006-1 |
DC006-2 |
DC007-2 |
DC007-1 |
DC005 |
|
