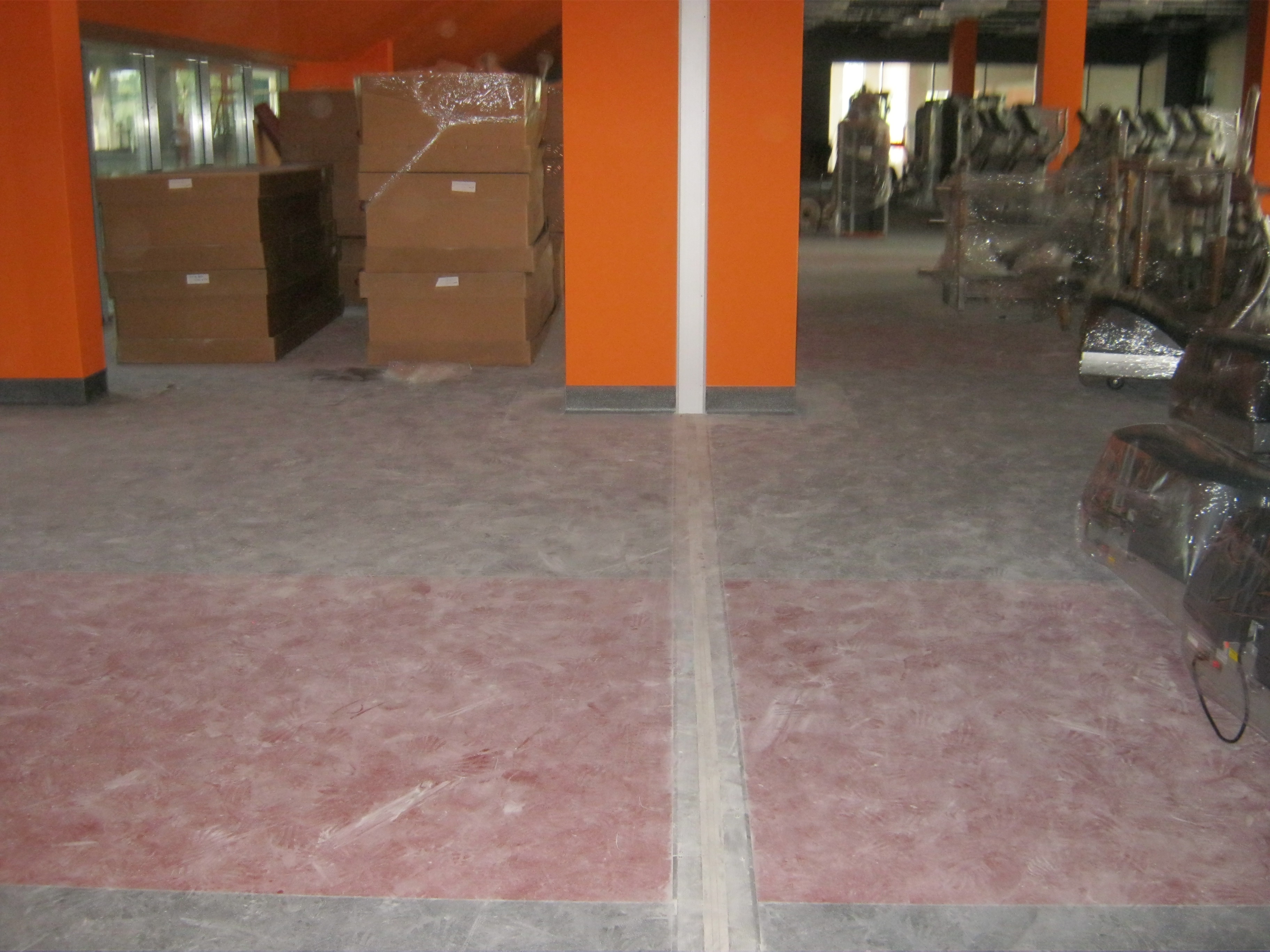

Деформаційні шви у бетонних конструкціях

У сучасному будівництві бетонних конструкцій деформаційні шви є критично важливою інженерною вимогою, що забезпечує експлуатаційну надійність, довговічність та структурну цілісність споруди. Їхнє проектування та герметизація повинні враховувати усі типи можливих деформацій: усадочні, температурні, сейсмічні, технологічні, експлуатаційні тощо.

1. Призначення деформаційних швів

Деформаційний шов — це технологічно обґрунтований розрив у бетонній або кам'яній структурі, що дозволяє компенсувати рухи, пов’язані з:

• температурними змінами,
• усадкою матеріалу,
• вібраційними впливами,
• рухами ґрунту,
• механічними навантаженнями (включаючи циклічні).

Шви дозволяють локалізувати напруження та запобігти їхньому хаотичному розповсюдженню по конструкції, що знижує ризик утворення неконтрольованих тріщин.

2. Типи деформаційних швів

Температурно-усадкові шви

Призначені для компенсації змін геометрії конструкцій при коливанні температури й усадки бетону на ранніх стадіях тверднення. Застосовуються в плитах перекриття, підлогах, дорожніх покриттях.

Сейсмічні шви

Забезпечують незалежну роботу елементів конструкцій при сейсмічних впливах. Мають більшу ширину та вимагають гнучких рішень для герметизації.

Технологічні шви

Формуються в процесі бетонування великих об’ємів. Часто виконуються як тимчасові, але при правильній обробці можуть бути переведені в постійні деформаційні.

Осадові шви

Застосовуються в зонах з очікуваним диференційованим осіданням ґрунтів.

3. Розміщення та розрахунок

Розміщення швів визначається згідно з нормативною документацією (ДБН В.2.6-198:2014, EN 1992-1-1:2004). Основні критерії:

Максимальна відстань між швами: 4–6 м для плит, до 30 м для зовнішніх стін.

Ширина шва: залежить від типу деформації та матеріалу; зазвичай від 10 до 50 мм.

Розташування: уздовж осей симетрії, у вузлах зміни геометрії або навантаження, на межі конструктивних блоків.

4. Герметизація деформаційних швів: огляд систем

Герметизація має подвійне завдання:

забезпечити водонепроникність конструкції;

дозволити деформацію без втрати функціональності.

4.1. Система ProElast

ProElast — це комплексна система герметизації з використанням EPDM-мембран, еластичного клею та допоміжних ущільнювачів. Основні елементи:

EPDM-мембрана ProElast — вулканізований каучук із високою еластичністю та хімічною стійкістю.

Полімерний клей-герметик з високою адгезією до бетону, цегли, металу та пластику.

Ущільнювальні джгути із спіненого поліетилену — використовуються як заповнення порожнин, запобігаючи провалюванню герметика.

4.2. Система Hydroflex

Інженерна стрічкова система для гідроізоляції:

Hydroflex стрічка: еластична термопластична стрічка, армована сіткою, шириною від 120 до 400 мм;

Hydroflex 21 — однокомпонентний поліуретановий клей-герметик для надійного приклеювання до основи.

5. Профілі для швів

Protex пропонує низку професійних деформаційних профілів виробництва Arfen (Туреччина):

Профіль типу "Ялинка" - ПВХ-ущільнювач для промислових підлог та швів з низькою динамікою. Простий у монтажі, встановлюється в бетон без додаткових матеріалів.

Профілі внутрішні й накладні. Внутрішні — для вбудовування в конструкцію під фінішне покриття (плитка, полімери). Накладні — для компенсації в уже готових об’єктах або в ремонтних роботах.

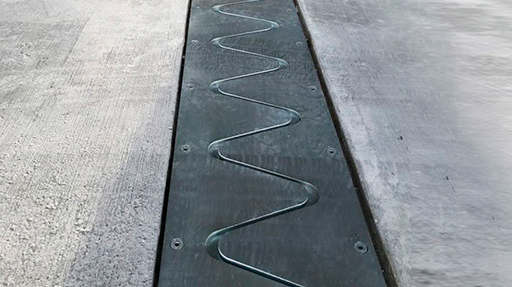

Профілі для паркінгів

Із вставками EPDM або неопрена. Витримують навантаження до 9–10 т, мають антивібраційні властивості.

6. Герметики

Protex реалізує високоякісні герметики:

InnoElast Type-1 / Type-2 — силан-модифіковані полімери. Працюють на вологих поверхнях, мають високу еластичність.

40 MS, 40 FC герметики — різні формули для специфічних умов (сонце, мороз, постійна волога).

Деформаційні шви — це не просто технічний елемент, а фундаментальний компонент надійної конструкції. Їх проєктування має відбуватися з урахуванням конструктивних вимог, кліматичних умов і призначення об'єкта.

Компанія Protex пропонує перевірені рішення для герметизації деформаційних швів: профілі (внутрішні, накладні, паркінгові), ущільнювачі,

мембранні та стрічкові системи (ProElast, Hydroflex), герметики різного типу.

Грамотний підбір матеріалів та систем від Protex — це гарантія довговічності, гідроізоляції та експлуатаційної безпеки споруди.
